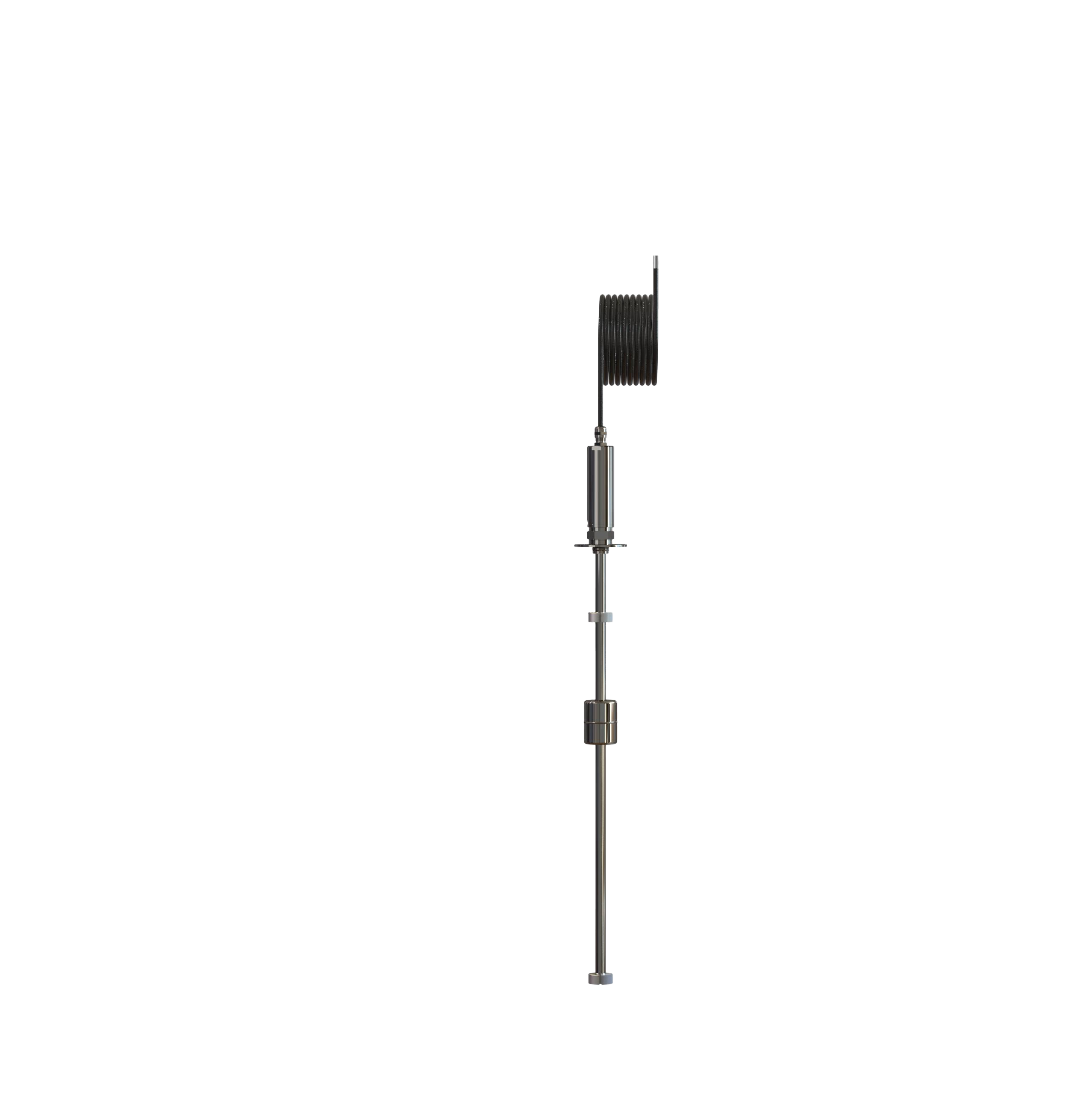

GW-LS-ML磁致伸缩液位计是基于磁致伸缩原理而研发的一款高精度液位测量产品，可实现对液位的高精度连续测量。具备安装条件简单、免校准、抗腐蚀等诸多优点。可应用于罐体液位，灌区、农渠渠道液位测量，明渠流量监测等应用场景。
基本参数 |
产品型号 | GW-LS-ML |
供电电压 | 9~28VDC |
工作电流 | 15mA； |
防护等级 | IP68 |

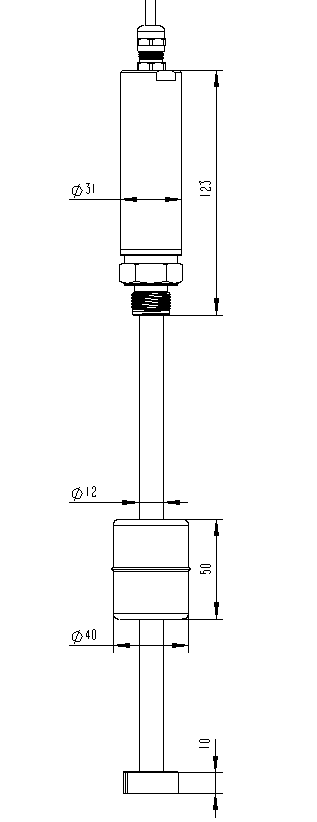

外形尺寸 | 有效长度：可定制 浮球尺寸：52直径球体或41*51圆柱体可选 |
工作温度 | -40~80℃ |
工作湿度 | 0~100% RH（无凝露） |
安装螺纹 | M20*1.5 |
测量参数 |
名称 | 参数 | 备注 |
量程范围 | 0.1~2米 | 单只量程可定制 |
测量精度 | ±1mm |
|
上端盲区 | 50mm |
|
下端盲区 | 50mm |
|
通信参数 |
名称 | 参数 | 备注 |
物理接口 | RS485 | 波特率9600 |
通信协议 | MODBUS | 可定制非标准协议 |
设备默认为9600波特率，数据位8，停止位1，无校验，modbus通信协议。可根据用户定制非标准协议类型，以便在不修改主控器逻辑的情况下，无缝替换成该设备。
设备地址
默认设备地址为1，可通过指令修改。如果忘记当前设备地址，可通过地址0xFF读取数据，来判断实际设备地址。
当使用地址0xFF时，确保总线上只有一台设备。
寄存器地址
功能 | 寄存器地址 | 可写 | 说明 |
液位数据 | 0x0000 | N | 单位mm，最大65535mm |
液位数据 | 0x0001 | N | 单位cm，mm数值四舍五入到cm |
|
|
|
|
修正值 | 0x03E8 | Y | 单位mm，有符号，-32768~32767 |
下限校准 | 0x03E9 | Y | 校准量程下限 |
上限校准 | 0x03EA | Y | 校准量程上限 |
|
|
|
|
设备地址 | 0x07D0 | Y | 1~254 |
版本号 | 0x07D1 | N |
|
|
|
|
|
参数锁 | 0x26AC | Y | 以下非特殊情况用户不可用 |
飞行时间 | 0x26AD | Y |
|
盲区时间值 | 0x26AE | N |
|
溢出值 | 0x26AF | Y |
|
通信说明
读取液位数据（液位值2000mm）
发送 | 01 03 00 00 00 01 84 0A |
返回 | 01 03 02 07 D0 BB E8 |
修改设备地址（由01改为02）
发送 | 01 06 07 D1 00 02 59 46 |
返回 | 01 06 07 D1 00 02 59 46 |
*其它说明请点击下载产品手册
