GW-GG-A 基础型网关 RTU使用说明

版本	说明	日期
V1.0		2023年3月15日

一、产品概述

本产品针对通用数据采集应用场景，可以接入多路标准的RS485 modbus传感器，采集和上报逻辑灵活可设置，具备低功耗管理、传感器电源控制、内置存储等实用功能，可以方便的组建各种类型的数据监测站点。

产品支持7‑28V宽电压供电，支持各类直流电源、蓄电池以及一次性电池供电场景。

产品具备极低的运行功耗，整机休眠电流小于0.1mA。同时，可以实现在5秒内完成连接服务器和上报数据，可以极大降低平均运行功耗。

产品特点：

• 全机金属外壳，提高设备运行可靠性
• 内置蓝牙，支持手机APP无线任意时刻唤醒，提高运维效率
• 4G全网通
• 支持多信道，每个信道支持不同的上报协议和测站地址
• OTA远程升级

二、系统参数

基本参数

项目	参数
产品型号	GW‑GG‑A
供电电压	7‑28VDC
休眠电流	＜0.1mA
传感器供电	1路VCC常供电 3路VCC受控，上电延迟可设置
硬件接口	1路RS485传感器接口 支持多路复用 1路TTL串口 1路RS232接口 3路DI数字量输入接口
采集功能	支持内置温湿度采集（可选） 支持翻斗式雨量计 支持最多32路RS485 modbus传感器参数读取 可软件设置每个传感器的波特率，设备地址，寄存器地址，数据格式等 可对原始数据进行二次修正 支持非标准RS485外设协议对接
联网功能	内置4G全网通通信模块 内置蓝牙BLE模块 支持接入阿里云物联网平台（支持其他平台协议定制） 支持SL651水文规约，支持SZY206水资源规约等。 支持数据断电续传 支持远程固件更新
其他功能	支持增加高精度定位、LED显示大屏、触摸显示屏及其他非标准功能

三、安装说明

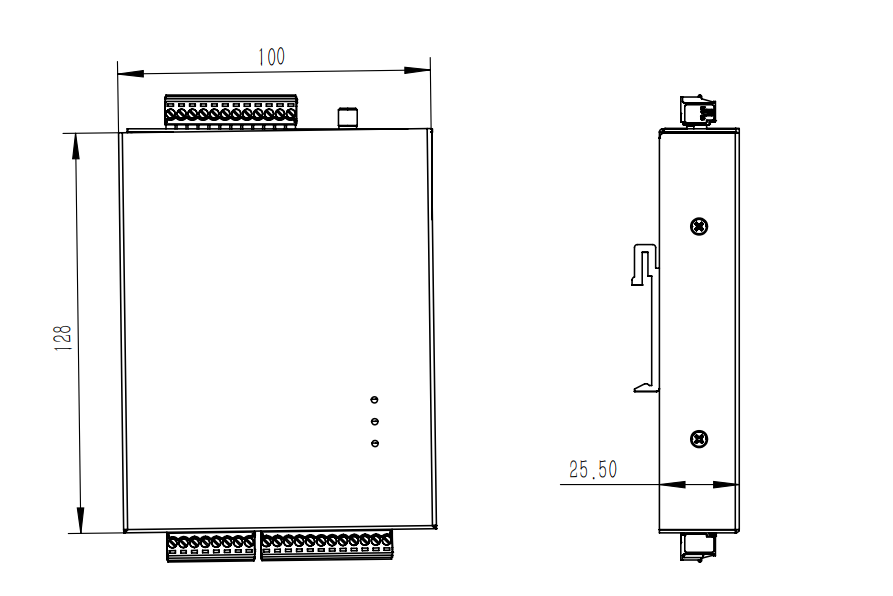

安装固定方式：标准35mm DIN导轨安装。

网关使用3.512、3.58插拔式接线端子，端子可拆卸，方便狭小空间内接线。

端子定义表

序号	标识	功能定义	补充说明
1	VI	电源输入	支持7‑28VDC，内置防接反，防浪涌
2	G	地
3	D1	数字量输入1	可接入翻斗式雨量桶，按钮等设备
4	G	地
5	D2	数字量输入2	可接入翻斗式雨量桶，按钮等设备
6	G	地
7	D3	数字量输入3	可接入翻斗式雨量桶，按钮等设备
8	G	地
9	VC	电源输出	同输入电压
10	G	地
11	A+	RS485 A+
12	B‑	RS485 B‑
13	VO1	受控电压输出	连接低功耗传感器，上电延迟可设置
14	G	地
15	A+	RS485 A+
16	B‑	RS485 B‑
17	VO1	受控电压输出	连接低功耗传感器，上电延迟可设置
18	G	地
19	A+	RS485 A+
20	B‑	RS485 B‑
21	VC	电源输出	同输入电压
22	TX1	RS232 TXD
23	RX1	RS232 RXD
24	G	地
25	TX2	TTL TXD
26	RX2	TTL RXD
27	G	地
28	VC	电源输出	同输入电压
29	VO2	受控电压输出	连接低功耗传感器，上电延迟可设置
30	G	地
31	VO3	受控电压输出	连接低功耗传感器，上电延迟可设置
32	G	地

现场传感器分类说明

1. 第一类：可快速开机数值型传感器 例如各类温度、压力、液位等传感器。传感器供电接至受控电压输出VO引脚，传感器上电延迟设置大于设备开机时间。
2. 第二类：不可断电传感器 例如流量计、雨量传感器，需要长期带电持续记录数据。电源采用外部常供电，或者连接设备VC端子，避免断电造成数据丢失。
3. 第三类：开机时间长、非持续记录传感器 例如电化学二氧化碳传感器、部分水质传感器，开机后需要数分钟读数才稳定。

• 如果采集间隔短（5分钟采集一次，开机需要3分钟），频繁启停会造成读数不稳，应当采用常供电，外部供电或接入VC引脚。
• 如果采集频率很低（例如1天采集1次，开机需要3分钟），传感器接VO受控输出引脚，上电延迟设置大于300秒。

4. 第四类：LED大屏等外设 只需要RS485通信，不需要接入网关电源引脚。

四、SIM卡安装

为提高SIM卡可靠性，降低潮湿环境下SIM卡接触不良风险，设备无SIM快捷插拔卡槽。

安装SIM卡需要拆开后盖，将SIM卡安装在PCB板载卡槽内。

建议出厂前统一配卡，提升现场施工效率。

五、蓝牙APP配置操作

设备内置低功耗蓝牙模块与蓝牙天线。 设备休眠状态下依旧保持蓝牙广播，可以通过蓝牙唤醒设备，整机功耗极低。 巡检人员在地面即可查看、修改设备参数，提升运维安全性与工作效率。

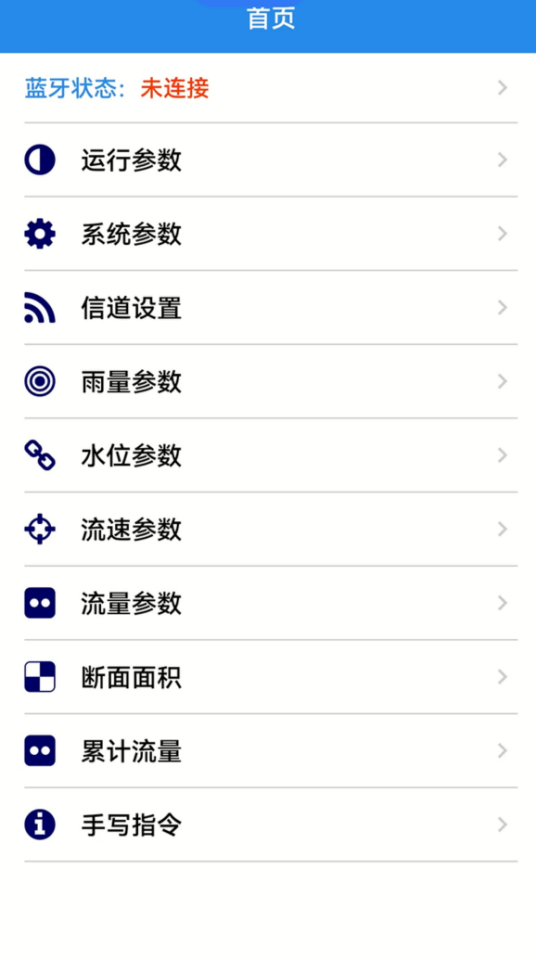

5.1 主页面

打开水终端APP，首页显示蓝牙状态以及全部系统功能。

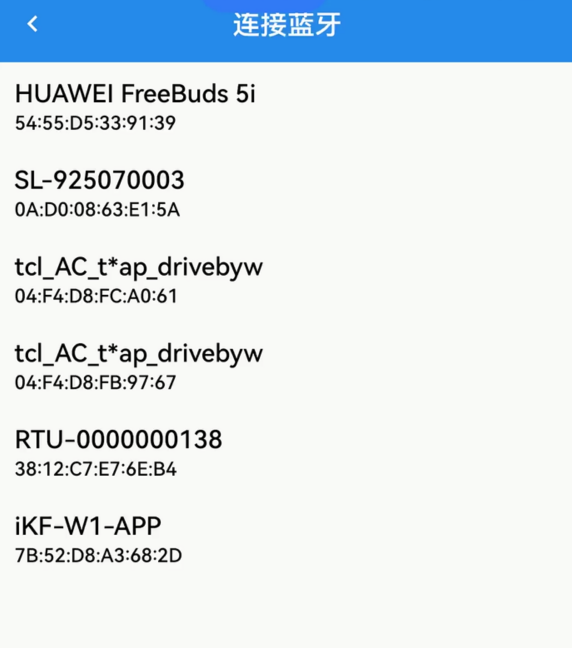

蓝牙状态显示「未连接」时，点击蓝牙状态，弹出蓝牙设备列表，点击对应设备蓝牙名称完成连接。

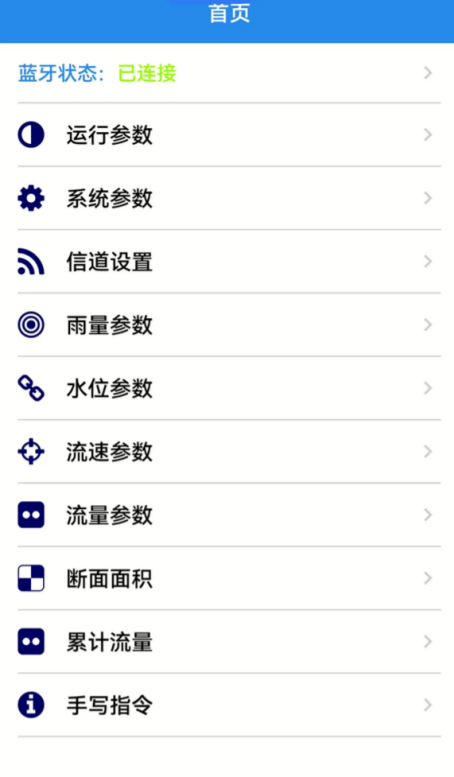

蓝牙状态切换为「已连接」，即可进入各项系统配置页面。

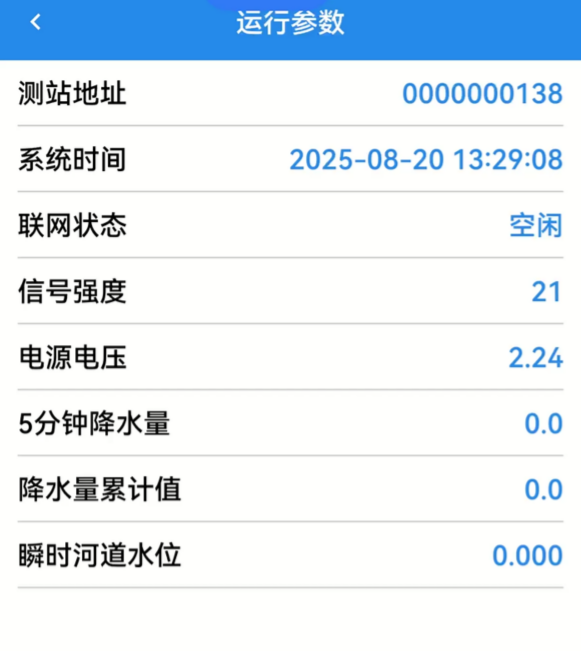

5.2 运行参数

运行参数页面包含5项固定标签、4项可变标签。

• 测站地址：设备支持4路用户信道，对应4个测站地址，此处展示第一信道测站地址。
• 联网状态：4个信道各自独立联网状态，本页面展示第一信道，其余信道状态在信道设置页面查看。

下方4项可变标签跟随传感器配置动态变化；开启雨量功能，则展示5分钟降水量、累计降水量；开启水位、流速采集，则展示对应监测数值。

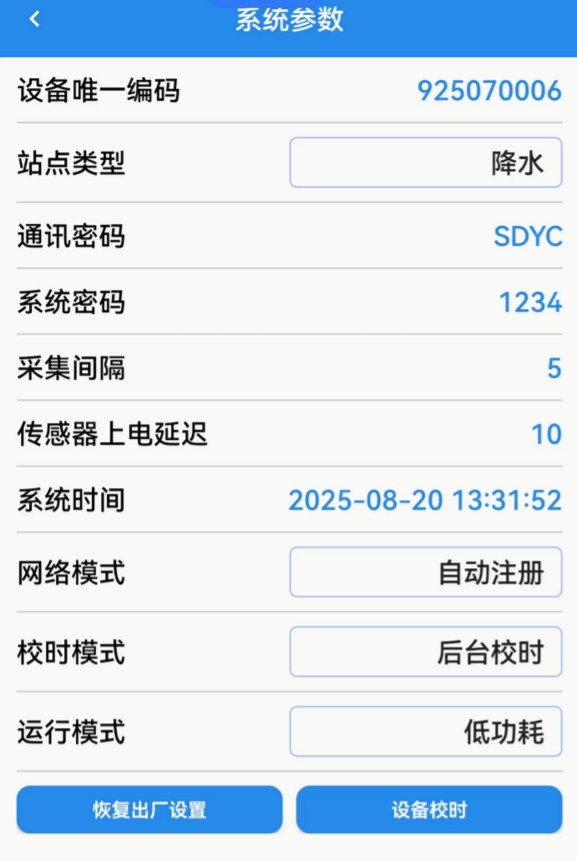

5.3 系统设置

• 设备唯一编码：设备只读识别码，用户不可修改，用于厂家远程维护。
• 站点类型：可选择：降水、河道、水库、闸坝、泵房、潮汐、墒情、地下水、水质。
• 通讯密码：项目需要通讯密码时输入，输入完成点击输入法右下角发送完成配置。
• 采集间隔：设置数据采集周期，默认5分钟；输入后点发送保存。
• 传感器上电延迟：常供电传感器接VC端子可忽略；低功耗受控供电传感器按照传感器手册设置，默认10秒。
• 系统时间：RTU内部RTC同步时间；点击设备校时可自动校准，一般无需手动设置。
• 网络模式：自动注册 / 强制2G；基础款RTU不支持强制2G，非特殊场景禁止选择强制2G，会导致联网异常。
• 校时模式：默认后台校时，满足绝大多数场景；需要设备和服务器严格时间同步，选择主信道校时；仅第一信道支持服务器校时。
• 运行模式：低功耗 / 永在线；默认低功耗模式。
• 恢复出厂设置：恢复全部参数为出厂默认。
• 设备校时：手动同步系统时间。

定时报调试：点击后设备时间置为当日07:59:50，触发一次定时上报，用于调试。

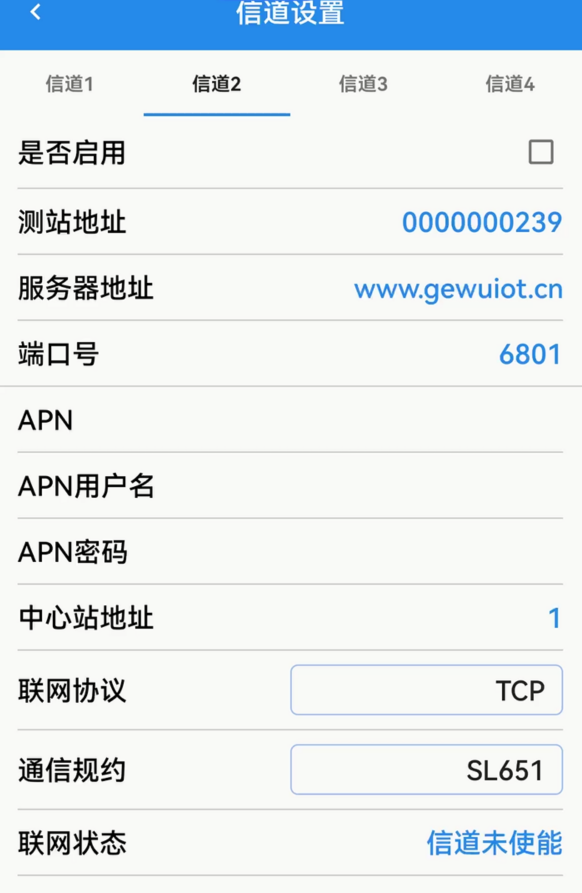

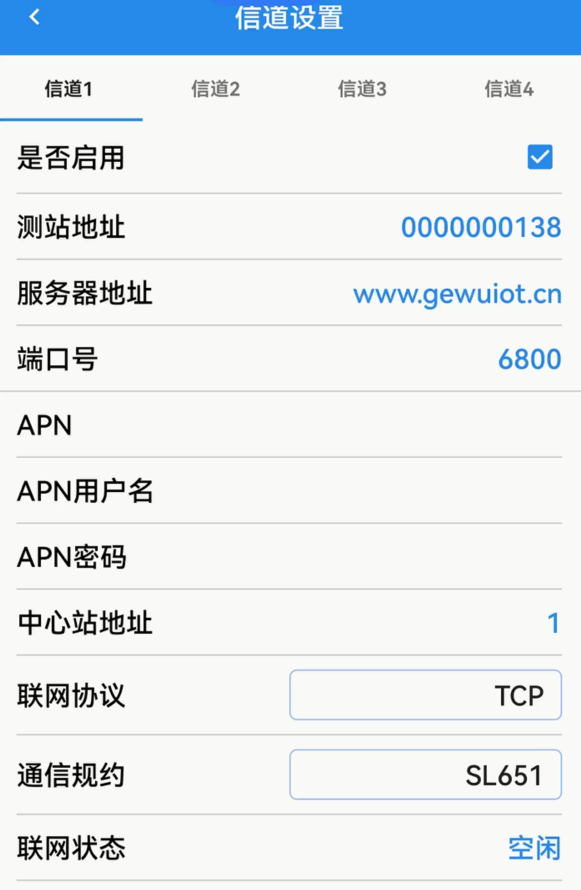

5.4 信道设置

系统一共4个独立信道，每个信道拥有独立联网参数，可使用不同测站地址、不同协议上报至不同数据中心；支持独立APN，可同时对接内网与公网。

• 是否启用：开启或者关闭当前信道。
• 测站地址：当前信道对应的测站编号。
• APN：不需要则留空。

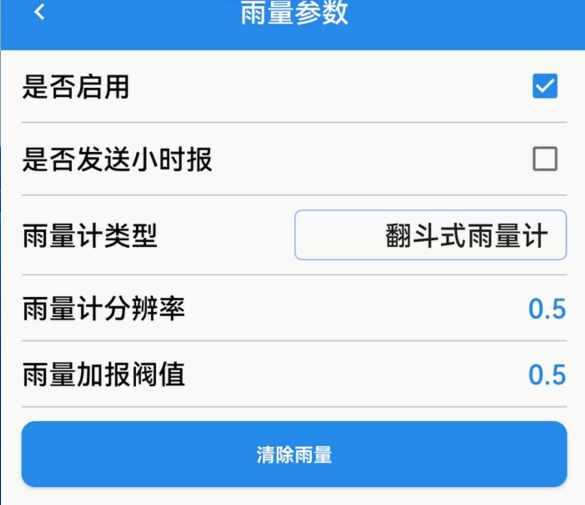

5.5 雨量计设置

• 是否启用：开启雨量采集功能。
• 是否发送小时报：对应SL651规约一小时内5分钟时段雨量，要素编码F4，默认关闭。
• 雨量计类型：翻斗式雨量计、称重式雨量计、OTT WAD称重雨量计、OTT Pluvio2、压电雨量传感器。
• 雨量计分辨率：单个脉冲对应的雨量值。
• 雨量加报阈值：建议设置为雨量计分辨率整数倍。
• 清除雨量：一键清空累计雨量。

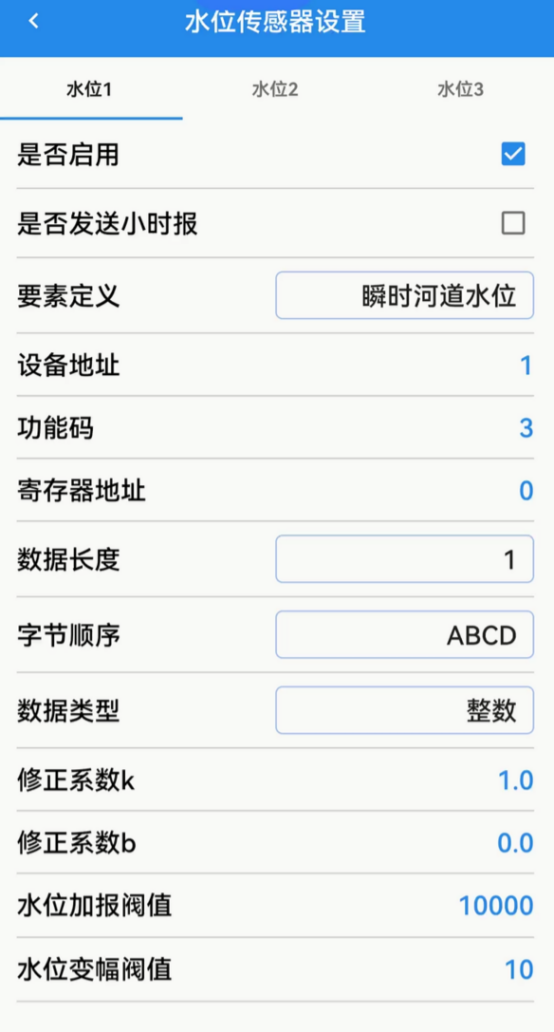

5.6 水位计设置

设备支持同时采集3路水位，分别对应瞬时河道水位、库下水位、库上水位，按照配置标签进行上报。

• 是否发送小时报：SL651规约一小时5分钟间隔相对水位，要素编码F5，默认关闭。
• 设备地址：水位传感器Modbus地址，查阅传感器说明书。
• 功能码：常用3、4。
• 寄存器地址：查阅传感器说明书。
• 数据长度：常用1、2，查阅传感器说明书。
• 字节顺序：查阅传感器说明书。
• 数据类型：查阅传感器说明书。
• 修正系数k：RTU内部水位单位mm。原始数据单位mm，k=1；原始单位cm，k=10；空高测量填负值。
• 修正系数b：水位基准偏移，单位mm。>

举例：雷达水位计，安装高度10m，原始输出空高（单位cm），设置k=-10，b=10000。采集空高123cm，则水位 = 10000 + (-10)*123 = 8770mm（即8.77m）。

• 水位加报阈值
• 水位变幅阈值

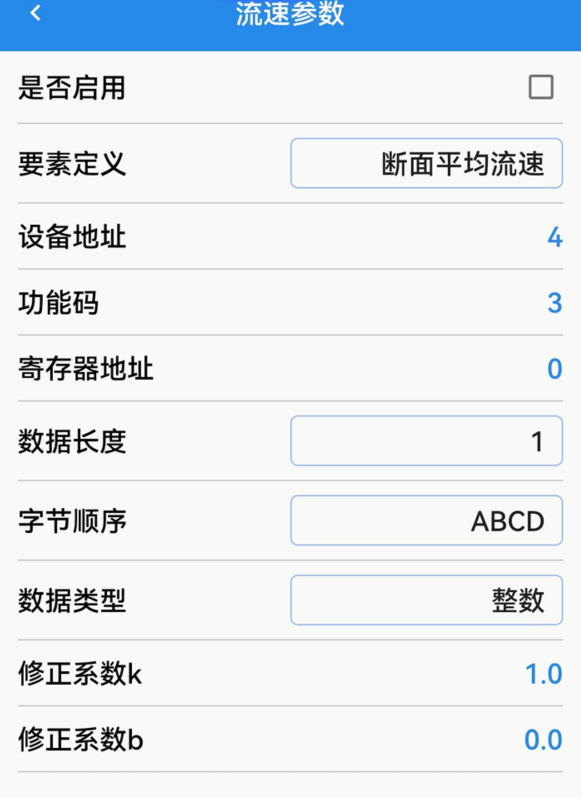

5.7 流速传感器设置

支持1路流速传感器，提供2种可选数据标签。参数配置逻辑和水位传感器保持一致。

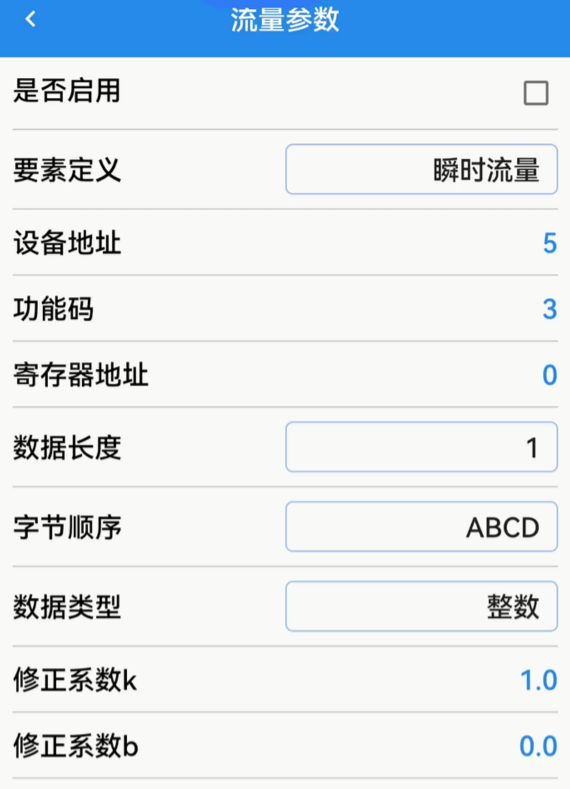

5.8 流量传感器设置

支持1路流量传感器，瞬时流量、总出库流量/过闸总流量可选。参数配置逻辑参考水位传感器。

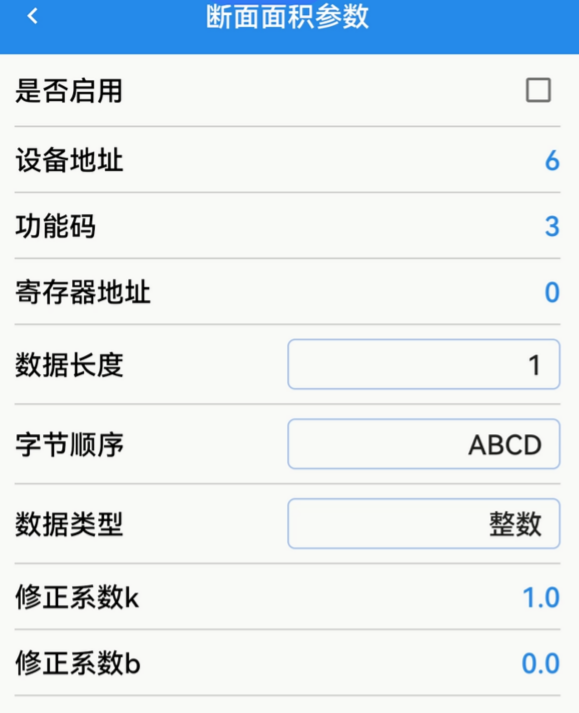

5.9 断面面积设置

支持1路断面面积传感器，参数配置逻辑参考水位传感器。

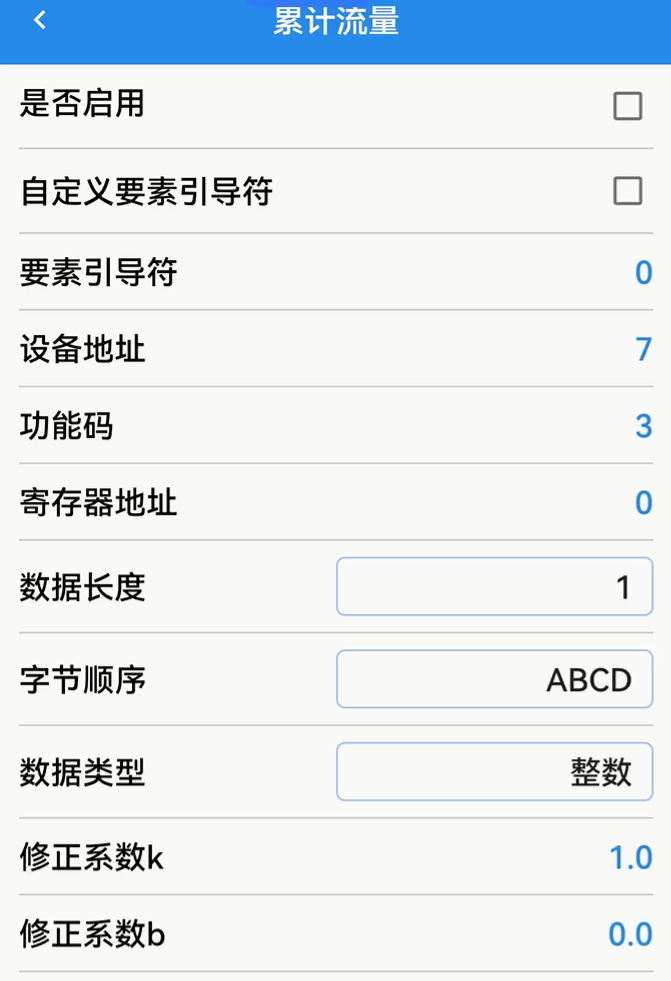

5.10 累计流量设置

支持自定义要素引导符配置，传感器相关参数配置逻辑参考水位传感器。

5.11 手写指令

⚠手写指令仅用于出厂调试配置，不对普通用户开放。 功能按钮：清除、发送。
