GW-VC-A 智能灌溉阀门

硬件篇

产品概述

本产品阀体采用增强尼龙主体搭配全金属齿轮，具备优异的耐高低温性能与耐久性能。

• 采用4G全网通通讯，无需额外采购基站、网关等附属设备；手机扫码即可使用，到手即用，无其他隐性消费。
• 采用通用21700平头锂电池+太阳能板组合供电，保障设备长期续航。
• 支持现场按键、机械扳手等多种应急启闭方式，可灵活应对突发故障场景。
• 整机快拆式结构，大幅降低后期维护保养难度。

技术参数

项目	参数
供电方式	21700平头锂电池、太阳能板
通讯方式	4G全网通
通讯资费	3年内免费（自设备首次激活算起）
进水口尺寸	4寸 / 110
出水口尺寸	三通阀ZDS‑3L：双出水口；两通阀ZDB‑2：3寸 / 90
阀体材质	增强尼龙
使用环境温度	-20℃ ~ 90℃
工作压力	0‑5公斤/cm²

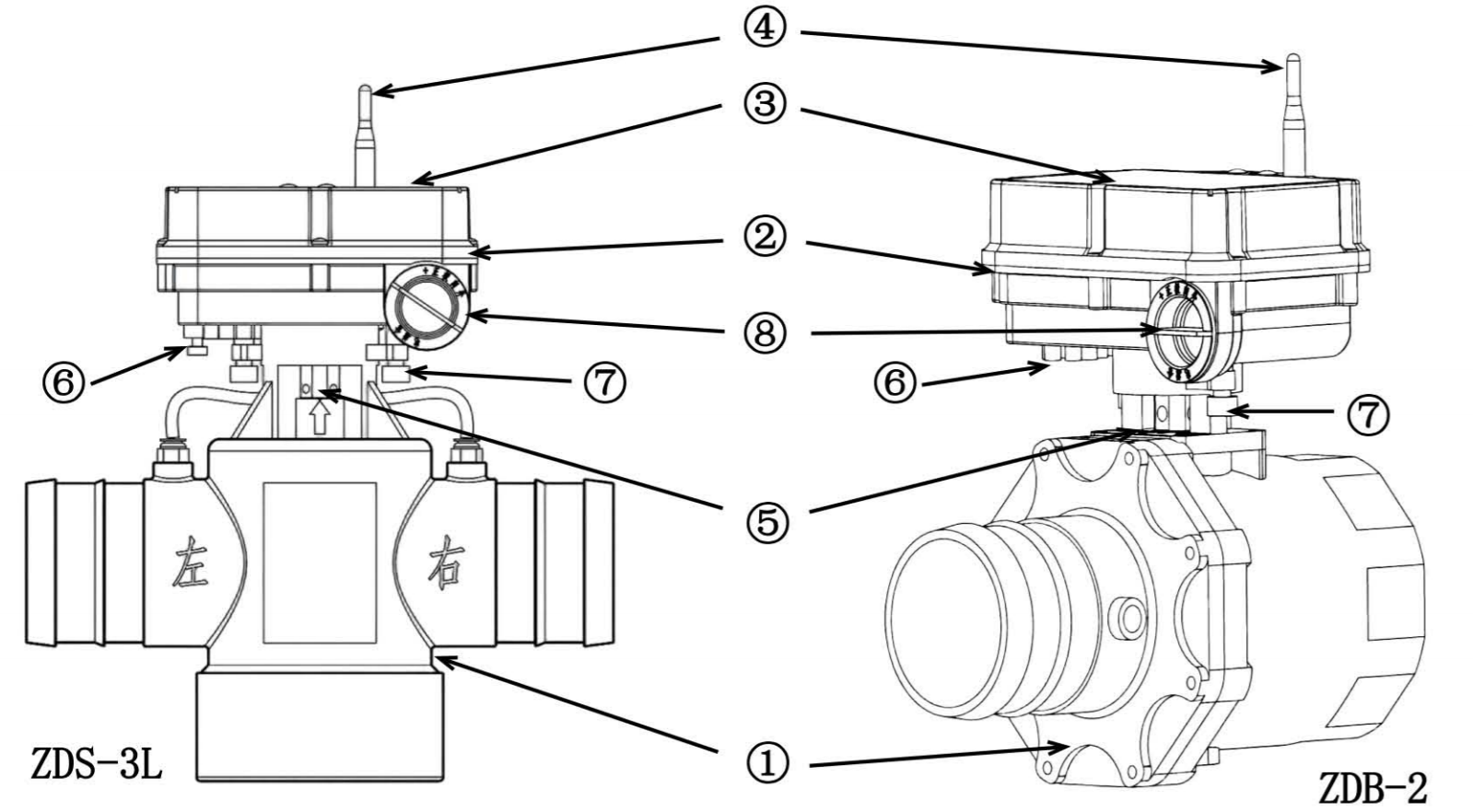

结构及操作面板

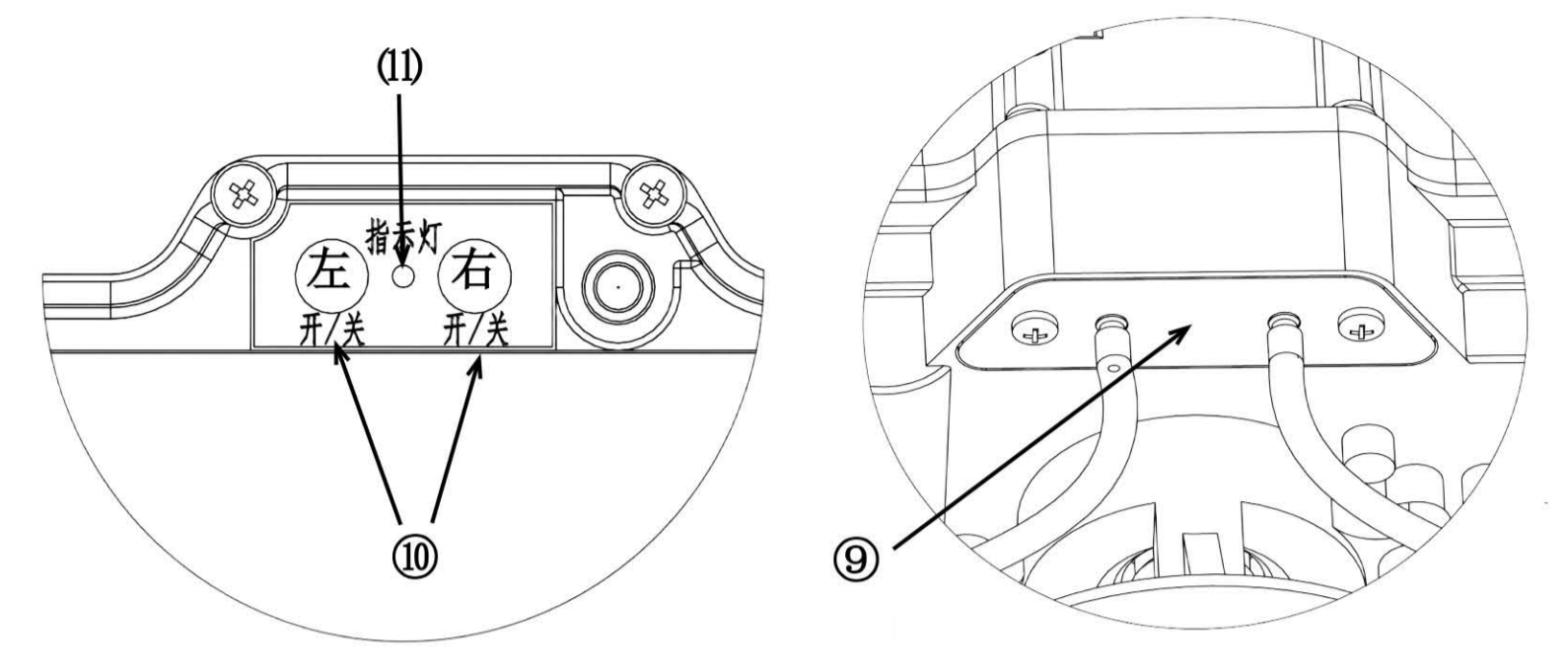

图纸标记说明 1 阀体总成 2 执行器总成 3 太阳能板 4 天线 5 阀位指示区/连接轴 6 离合器按钮 7 手拧螺丝 8 电池仓 9 压力传感器总成 ⑩ 阀门开关按键 ⑪ 指示灯

---

操作方法

1.电池安装与更换

1. 逆时针拧下电池仓仓盖；
2. 抬起外侧正极金属弹片，电池负极朝内、正极朝外放入电池仓；
3. 放下正极金属弹片，顺时针拧紧电池仓盖，设备上电开机。

电池取出操作：一只手抬起外侧正极金属片，另一只手向内按压电池压缩负极弹簧，快速松开，电池会向外弹出一段距离，便于取出。

⚠️ 断电更换特殊流程（电池完全耗尽、设备离线时）： 更换前需要完全遮挡太阳能板；取出旧电池，等待30秒后装入新电池；装完新电池再移除太阳能板遮挡物。

注意：设备标配功率充足的太阳能充电板，光照充足、硬件无故障条件下，电池不会耗尽。

2.天线安装

取下天线底座防尘帽，将配套天线顺时针拧紧在天线座上。

⚠️ 暂不安装天线请勿取下防尘帽，防止进水损坏天线座及主板。

3.手动按键开关阀门

电池有电状态下，使用执行器面板按键操作：

• ZDS‑3L（三通阀）：短按按键开启阀门，长按关闭阀门；【左】按键控制左侧出水口；【右】按键控制右侧出水口。
• ZDB‑2（两通阀）：仅使用【右】按键完成阀门开关控制。

4.应急开关阀门

方式一（离合器旋钮操作） 捏住向上拉起离合器按钮，螺丝刀等工具插入连接轴孔位，旋转连接轴至目标阀位，松开离合器按钮即可。

方式二（抬升执行器操作） 拧下两颗执行器固定手拧螺丝，向上抬起执行器约5mm；直接手动转动执行器调节阀门位置；调节到位后捏住离合器，压回执行器本体，拧紧手拧螺丝。

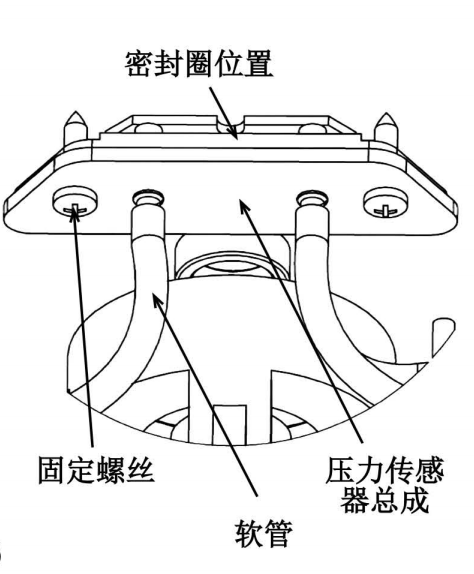

5.压力传感器安装与更换

1. 拔下压力传感器连接软管；
2. 拧下手拧螺丝，取下执行器；
3. 逆时针拧下压力传感器两颗固定螺丝，取出传感器总成，拔下传感器连接线；
4. 将连接线对接新传感器，按拆卸反向顺序复原装配。

安装务必不要遗漏密封圈；如设备出厂不含压力传感器，新增安装执行同样步骤。

6.指示灯状态

指示灯用于展示电源、网络工作状态。

---

故障判断及排除

故障现象	故障原因	排除方法	备注
设备低电量告警	太阳能板被遮挡	清理遮挡物	检查安装朝向
	太阳能板硬件损坏	联系厂家售后
阀门无法手动/远程动作	离合器机构脱落、损坏	检修离合器组件
设备离线	流量耗尽	联系厂家续期	正常设备不会无故耗尽流量
	信号差	调整设备天线安装位置
压力数据异常	软管脱落或破损	检修、更换软管组件
	密封件磨损	使用维修包更换密封件

保养、维护及冬季注意事项

1.电池耗尽后完整更换重启步骤

电池亏电耗尽，必须执行该流程，否则会出现设备上线异常：

1. 更换前完全遮挡太阳能板；
2. 取出旧电池，等待30秒后装入新电池；
3. 移除太阳能板遮挡；指示灯未点亮，按下任意按键激活设备。

室外强光环境初次装电池，也建议先遮挡太阳能板再安装电池。

2.设备日常使用注意事项

1. 田间农机作业，做好防护，避免设备被农机磕碰损坏。
2. 连续多日天气晴朗，但电量持续下降，及时检查太阳能板是否被遮挡。
3. 出现故障报警及时排查处理，规避次生损失。

3.冬季防冻保管

1. 灌溉周期结束，优先整机回收入库；拆卸电池与天线，电池充满电存放，防止长期静置导致电池衰减损坏。
2. 无法回收设备：入冬前打开阀门，排空管道内部积水，避免冻裂阀体壳体。

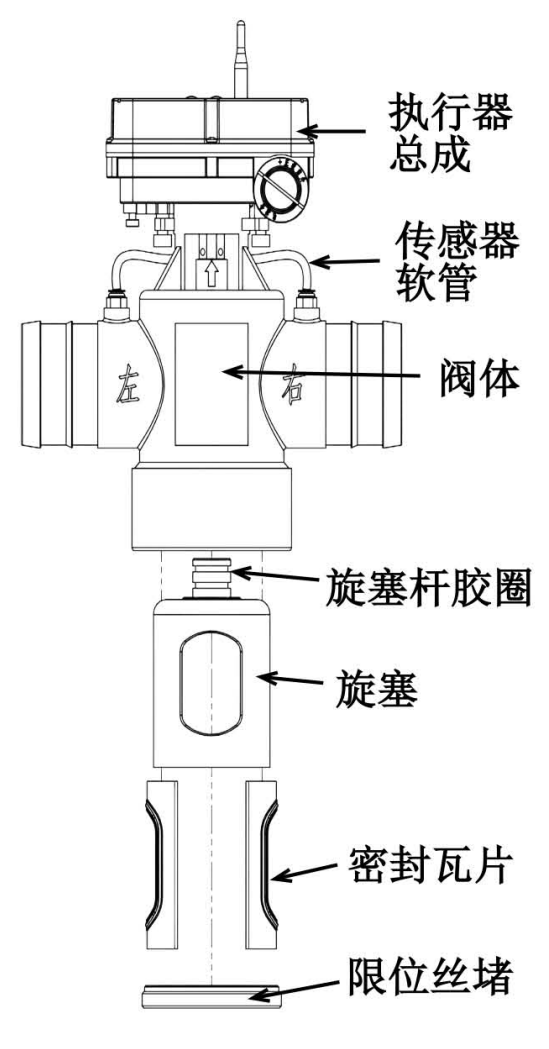

4.密封件更换步骤

1. 将阀门从管路出水口拆下；拧下手拧螺丝，拔掉压力传感器软管，分离执行器与阀体；
2. 阀门倒置，逆时针拧下限位丝堵，取出旋塞与密封瓦片；
3. 更换旋塞杆胶圈以及密封瓦片，反向步骤回装；

旋塞拔出阻力较大时，可使用木棒等软性工具轻轻敲击取出，禁止硬质金属大力敲击。

软件篇

小程序注册及使用

微信搜索格物田间智控对应小程序，注册登录账号；可完成新建田块、设备绑定、远程阀门控制。

完整小程序操作教程：扫描产品二维码或者访问官方提供链接查阅详细文档。

售后服务事项及免责声明

1. 质保范围：本公司销售全部硬件部件。
2. 质保期限：自购买当日起12个月。
3. 质保期内因产品本身质量故障，提供免费维修或换新；质保期满维修/更换收取配件相关费用。

售后渠道：优先联系当地经销商；无经销商可直接寄回厂家检测；确属质量问题且在保，厂家承担往返邮寄费用；本公司不提供上门现场服务。

4. 产品附赠3年免费流量，有效期从设备首次激活时间开始计算。
5. 人为损坏、外部环境因素造成故障，相关费用由用户自行承担。
6. 本公司仅承担质保范围内产品有限责任，对于界定不清的连带责任不予承担。
